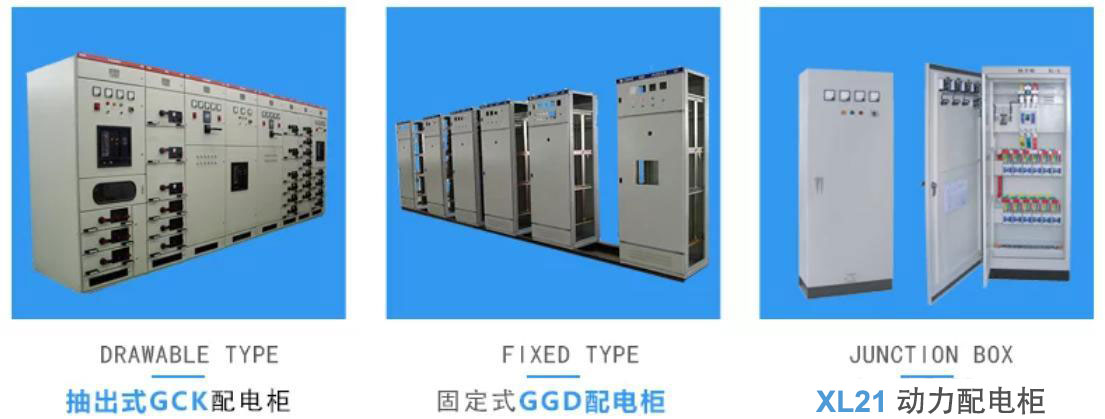

电气发展到今天，可以说配电柜无处不在，但往往藏在深处，有的甚至与我们只有一墙之隔，但是很多非专业电工往往没机会看到。许多电气爱好者或新手电气人员，看到配电柜时，往往只专注于研究其内部回路、母线等情况，涉及到柜型等内容，很多人就没心思再做研究。实际上，研究柜型特点，对于理解电路虽没有很大帮助，但是对了解单个柜内布线特点却很有用。尤其是装修领域或物业等电工，对柜型更是嗤之以鼻。闲话不多说，电气中常见的柜型有XL-21,GGD,GCK,GCK,MNS等，各种柜型，都属于配电柜，下面我们逐一分析各配电柜与其余柜型的区别。

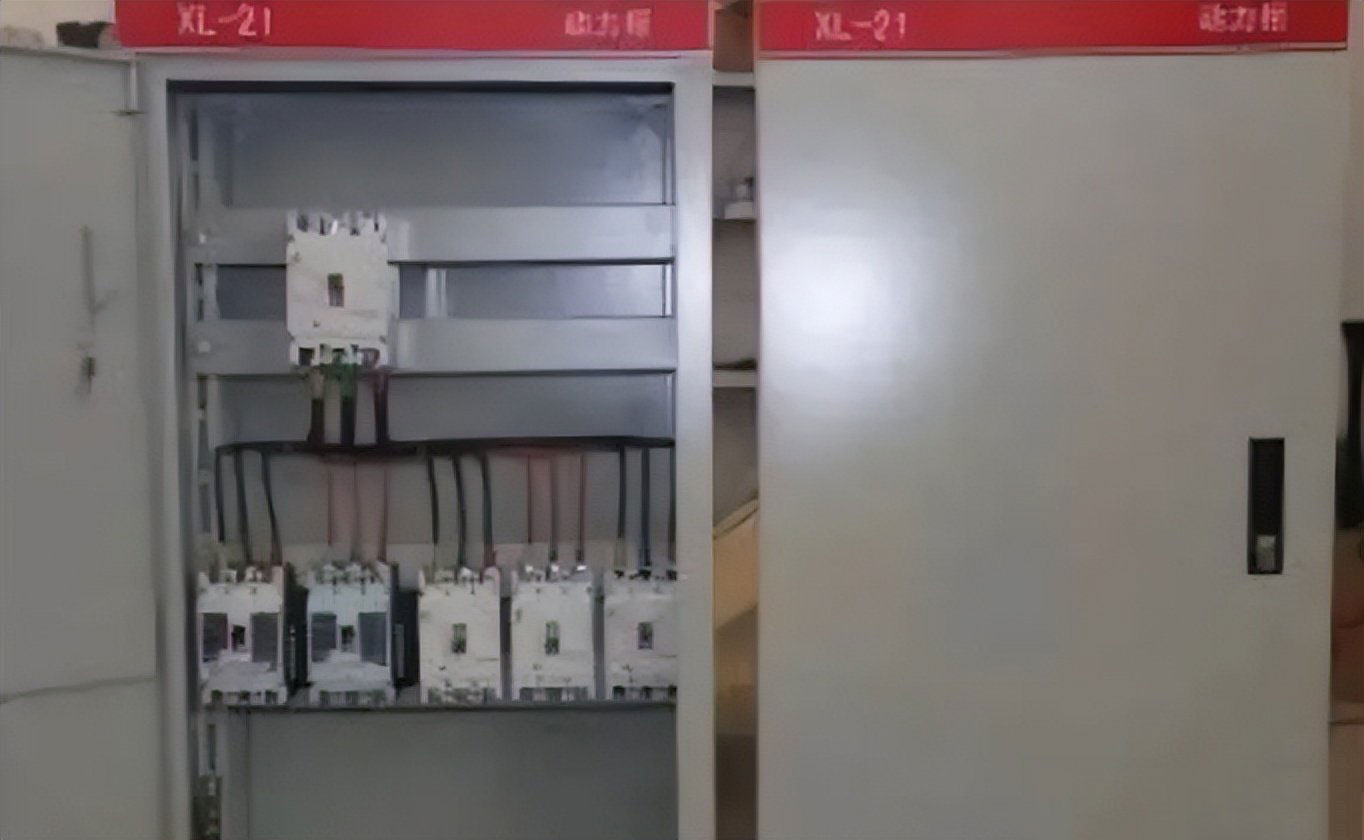

01、XL-21动力配电柜

“XL”系列，除了XL-21(简称21柜)以外，还有XL-20(20柜)、XL-28(28柜)等等，它们之间的区别，是柜内电压不同，以21柜为例，电压往往不超过500V。

“XL”系列叫做动力柜，实际上可以看做是一个大配电箱，往往用在终端电路中。

它与其它柜型的区别，也是说它是大配电箱的原因如下：

主母线不固定;

隔离刀开关向前开启;

只对下端负载负责，只负载检修负载。

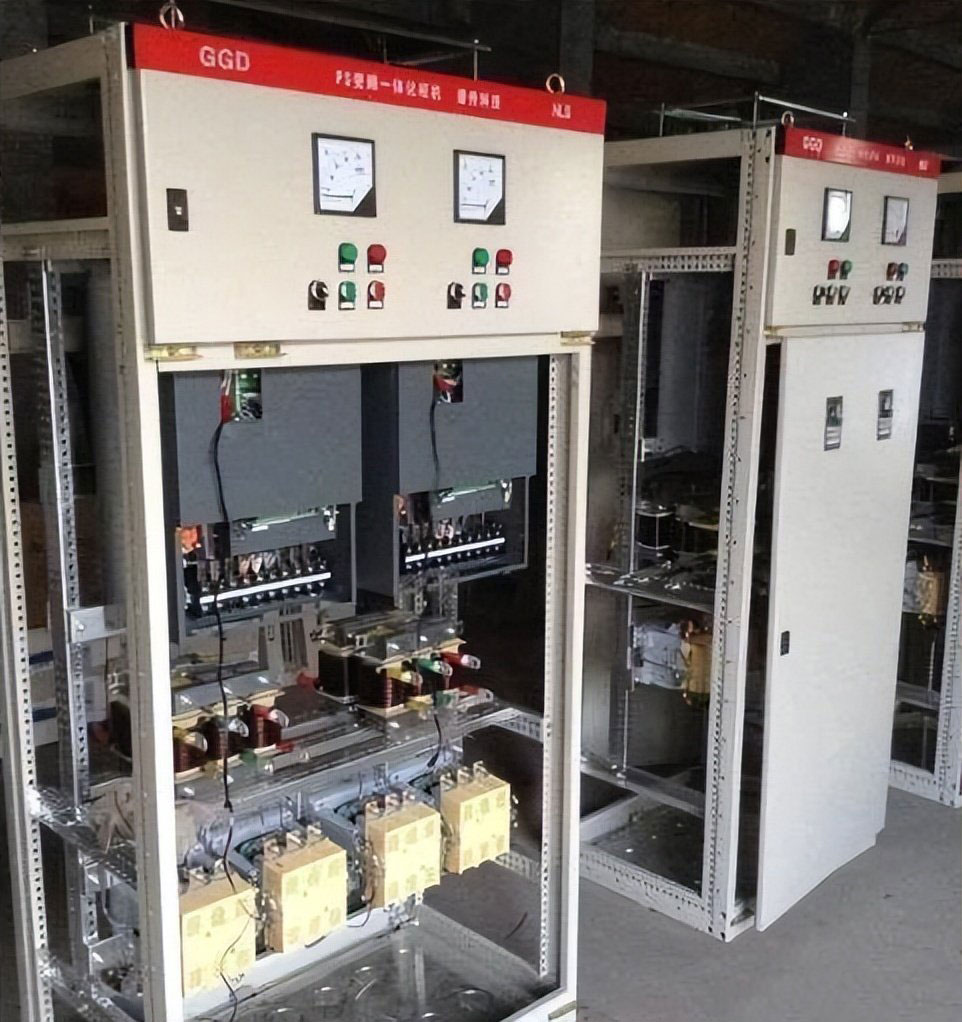

02、GGD配电柜

GGD，全称叫做固定式开关柜。GGD的外观(合上柜门以后)与21柜很像，与GCK,GCS,MNS的区别一目了然——GGD有柜门，而后三者没有。

GGD，GCK，GCS，MNS有几个共同点，是它们与21柜等配电箱柜的区别：

安装于变压器低压侧进线处;主母线固定;对下端所有配电箱柜负责。

GGD与后三者柜型，除了外观外，区别如下：

GGD是通柜形式，打开柜门后内部连通;造价低、内部回路少，只适用于小型配电室;不能与计算机连通。
